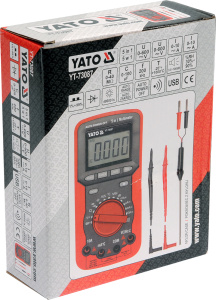

YT-73087 Универсальный цифровой измеритель 5в1

Универсальный счетчик YT-73087 с автоматическим диапазоном для каждого измерения – продукт, объединяющий возможности пяти отдельных приборов. В дополнение к базовым и расширенным электрическим измерениям мультиметр может измерять влажность воздуха, температуру окружающей среды и, например, жидкости или кабеля с помощью прилагаемых измерительных щупов, интенсивность звука в децибелах и интенсивность света в люксах. Все эти функции позволяют оценивать качество работы электроприборов в гораздо большей степени, чем традиционные электросчетчики. Мы можем проверить количество света, излучаемого лампочкой, эффективность звуковой системы. Мы также можем проверить, подходят ли условия для работы электрических устройств (влажность и температура).

Основные измерения

измерение переменного напряжения: 0-300 В переменного тока
Измерение напряжения постоянного тока: 0-300 В постоянного тока
Измерение переменного тока: переменный ток 0-10A
Измерение постоянного тока: постоянный ток 0-10 А
измерение сопротивления: 0-40 МОм
проверка диодов: I F 1 мА, U R 1,5 В
проверка непрерывности: 0-50 Ом
Дополнительные измерения

измерение емкости конденсатора: 0-100 мкФ
измерение частоты: 0-200 кГц
измерение температуры: от -20 до 1000 ° C
измерение коэффициента заполнения: 5-95%
измерение относительной влажности: 30-90% относительной влажности
измерение силы звука: 35-100 дБ
измерение интенсивности света: 0-40000 люкс
Точность измерений

Пример определения точности измерения переменного напряжения. Расчет результата измерения: 235 В

Точность измерения измерителя YT-73087 для этого диапазона составляет: ±(1,0%+5), разрешение 0,1В
формула расчета погрешности измерения: (результат измерения x 1,0%) + 5 x разрешение
расчет: (235 х 1,0%) + 5 х 0,1 = 2,35 + 0,5 = 2,85 В
Результат с учетом погрешности измерения для показания 235В = 235±2,85В*

результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,126В
результат с учетом погрешности измерения для индикации силы переменного тока: 8А = 8 ± 0,34А *
Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

Измеритель YT-73087 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоидальной формы волны.

Встроенные функции

AUTO - автоматическая настройка диапазона измерения. Если вы измеряете неизвестные значения ручным маховиком, делайте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор. Однако в случае мультиметра с функцией AUTO достаточно провести одно измерение, и мультиметр автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в режиме AUTO.
ДИАПАЗОН - ручное изменение диапазона измерения. Полезная функция при проверке многих одинаковых компонентов с известным значением, например, ряда резисторов. Ручная установка диапазона значительно сократит время таких измерений
FUNC - изменение режима измерения, например, с измерения переменного напряжения на постоянное, переключение проверки диодов на проверку целостности цепи
REL - использование этой функции во время измерения обнулит дисплей и примет значение, отображаемое перед дисплеем, в качестве опорного уровня. Следующее измерение покажет разницу между измеренным значением и сохраненным эталонным значением.
HZ% - когда ручка настроена на измерение частоты, кнопка изменит настройки на скважность / измерение скважности
DATA HOLD - сохранение текущего измеренного значения на дисплее
